Základní prvek zabezpečovacího systému JABLOTRON 100+. Ústřednaje ideální pro ochranu rodinných domů, kanceláří a menších firem.

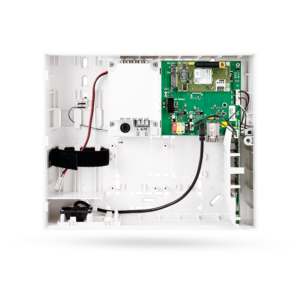

JA-103KR Ústředna s LAN a rádiovým modulem – dodáváno s JA-192Y/JA-194Y
Montáž je možná pouze proškoleným technikem s platným certifikátem Jablotron Alarms.
Požadované nastavení a velikost systému se programuje prostřednictvím softwaru F-link (od verze 2.0.0).
Ústředna JA-103K nabízí:
- 50 bezdrátových nebo sběrnicových periferií
- 50 uživatelů
- 8 sekcí
- 32 programovatelných výstupů PG
- 20 vzájemně nezávislých kalendářních akcí
- 8 uživatelských SMS a hlasových reportů
- 5 nastavitelných PCO
- 5 volitelných protokolů pro PCO
Ústředna má:
- 1 svorkovnici pro připojení sběrnice
- 1 konektor pro vestavěný rádiový modul (JA-111R)
- 1 konektor pro GSM/GPRS komunikátor (JA-192Y)
Ústředna dále nabízí funkce, např.:
- Údržba
- Režim den / noc
- Reakce zkrácený odchod
- Automatické zajištění
- Rozšířené funkce kalendáře
Následující výrobky s ústřednou kompatibilní NEJSOU:
- JA-180A (bezdrátová venkovní siréna)
- JA-154J (obousměrný dálkový ovladač)
- JA-190X (modul telefonního komunikátoru)
Následující výrobky s ústřednou kompatibilní JSOU za určitých podmínek:
- JA-112E (klávesnice) je kompatibilní od verze FW LU61501 a výše
- JA-113E (klávesnice) je kompatibilní od verze FW LU61601 a výše
- JA-118N (sběrnicový výstupní modul PG) je kompatibilní od verze LY68003 a výše
- FW verze LY68002 a nižší pracuje pouze při nastavení rozsahu PG v F-Linku do max. hodnoty 32
- JA-110I (sběrnicový indikátor sekce či PG) je kompatibilní pouze při nastaveném rozsahu PG v F-Linku do max. hodnotu 32
Technická specifikace
| Napájení ústředny | ~ 110 – 230 V/50 – 60 Hz, max. 0,28 A s pojistkou F1,6 A/250 V, třída ochrany II | ||
|---|---|---|---|
| Zálohovací akumulátor | 12 V; 2,6 Ah (olověný gelový) | ||
| Maximální doba na dobití akumulátoru | 48 h | ||
| Napětí sběrnice (červený – černý) | 12,0 až 13,8 V | ||
| Max. trvalý odběr z ústředny | 1000 mA | ||
| Max. trvalý odběr pro zálohování 12 hodin | Bez GSM komunikátoru | LAN – vypnuto: 115 mA LAN – zapnuto: 88 mA |
|
| S GSM komunikátorem | LAN – vypnuto: 80 mA LAN – zapnuto: 53 mA |
||
| Max. trvalý odběr pro zálohování 24 hodin | Bez GSM komunikátoru | LAN – vypnuto: 21 mA | |
| S GSM komunikátorem | LAN – vypnuto: 17 mA | ||
| Max. počet periferií | 50 | ||
| LAN komunikátor | Ethernet rozhraní 10/100 BASE | ||
| Rozměry | 268 x 225 x 83 mm | ||
| Hmotnost s AKU/bez AKU | 1844 g/970 g | ||
| Poplach chybným zadáním kódů | po 10 chybně zadaných kódech | ||
| Paměť událostí | cca 7 milionů posledních událostí včetně data a času | ||
| Typ napájecího zdroje | typ A dle ČSN EN 50131-6 T 031- V případě výpadku hlavního napájení je systém zálohován po dobu až 24 hodin. Zároveň je tato porucha reportována na PCO |
||
| GSM komunikátor (2G) | 850 / 900 / 1800 / 1900 MHz | ||
| Třída prostředí | třída II (vnitřní všeobecné) dle ČSN EN 50131-1 | ||
| Stupeň zabezpečení | stupeň 2 dle ČSN EN 50131-1 | ||
| Průměrná provozní vlhkost | 75 % RH, bez kondenzace | ||
| Rozsah provozních teplot | -10 °C až +40 °C | ||
| Splňuje | ČSN EN 50131-1 ed. 2+A1+A2, ČSN EN 50131-3, ČSN EN 50131-5-3+A1, ČSN EN 50131-6 ed. 2+A1, ČSN EN 50131-10, ČSN EN 50136-1, ČSN EN 50136-2, ČSN EN 50581 |
||
| Radiová pracovní frekvence (s modulem JA-11xR) |
868,1 MHz | ||
| Rádiové vyzařování | ČSN ETSI EN 300 220-1,-2 (modul R), ČSN ETSI EN 301 419-1, ČSN ETSI EN 301 511 (GSM) | ||
| EMC | ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032 ed. 2, ČSN ETSI EN 301 489-7 | ||
| Elektrická bezpečnost | ČSN EN 62368-1+A11 | ||
| Identifikace volajícího (CLIP) | ČSN ETSI EN 300 089 | ||
| Podmínky provozování | dle Všeobecného oprávnění ČTÚ č. VO-R/10, VO-R/1 | ||
| Certifikační orgán | Trezor Test s.r.o. (č. 3025) | ||
